    Предисловие.

      Переходим к последней, пятой части рассказа, собственно к завершающей части - установке кухонных секций, т.е. к монтажу кухни.

    Сборка кухонной мебели



    Часть 5.

      Установка кухни.

      Все детали кухонных шкафчиков были заранее разложены и упакованы в стрейч-плёнку, по пронумерованному порядку секций. Т.е., скажем детали секции №4 были упакованы в одну пачку, а детали других каждая в свою, чтобы во время установки кухни, при сборке секций не путаться. Каждая пачка распаковывалась по мере того, как до неё доходила очередь по плану монтажа. Все секции приехали на установку в разобранном виде, кроме одной - секции с ящиками, эту доставили всю в сборе (причина была описана в 4 части).

    сборка кухонных секций во время монтажа

      План монтажа кухни такой: сначала монтировалась секция №1, как самая основная и задающая все габариты кухни. Затем по порядку нижние секции №№ 2 - 4. Верхние секции устанавливались начиная с углового шкафчика №6, затем секция посудной сушилки, последней монтировалась секция с вытяжкой.



    Монтаж кухонного пенала.

      Первоначально был собран корпус пенала и установлен на своё место, надвинут на котёл отопления. Следом сразу к левой его пристенной боковине прикрепили фальш, которая отодвигала корпус пенала от стены, чтобы располагающиеся рядом электрические розетки не мешали открыванию фасадов. Фальш крепилась следующим образом: сначала она временно была зафиксирована струбцинами, затем уже прикручена с помощью конфирмат.

      Неожиданный промах. В фальши сделали выемку, чтобы провести через неё кабеля от электроудлиннителя и котла отпления, к розеткам. Сделали чуть выше розеток, чтобы аккуратно его подвернуть и воткнуть вилку в первое гнездо. Но не тут то было. Оказалось, что не обратили внимание на длинну кабеля от котла, и что если его пропустить через это отверстие, то его длинны не хватает всего то на пару сантиметров. Пришлось делать новое отверстие уже непосредственно рядом с розеткой, а старое оставлять, как есть.

      Фиксация фальш-панели струбциной.   Установленная фальш-панель. Отвестие под провода.   Исправленое второе отверстие. Фиксация фальш-панели струбциной Установленная фальш-панель Отвестие под провода второе отверстие

      На следующем этапе устанавливался цоколь пенала, он же нижняя связь. Цоколь фиксируется на конфирматах (см. фото). Когда отверстия для крепления цоколя были готовы, понадобилось сделать в верхнем его торце цоколя вырез для того, чтобы могла открываться дверца котла.

      Цоколь на пенале.   Установка цоколя. Не открывается дверца котла. Цоколь на пенале Установка цоколя Не открывается дверца котла

      Вырез делался фрезером, а затем оклеивался бумажной как сделать вырез в столешнице кромкой, которая нагревалась с помощью строительного фена.

      Наклеивание кромки с помощью фена.   Цоколь с вырезом, дверце не помеха. Наклеивание кромки с помощью фена Цоколь с вырезом

      Как и предполагалось в части 3, в пенале потребовалось установить выдвижную сетку - карго шириной 150 мм. Для этого на левой боковине пенала были закреплены ответные части направляющих сетки. Так как на эту же сторону планировалось крепить фасад на пенале, то чтобы петли пенала не мешали, да и чтобы сам фасад не был помехой для выдвижения сетки, направляющие установили на подкладки сделанные из остатков ЛДСП. Нижнюю подкладку пришлось слегка утопить в глубь, чтобы можно было прикрутить ответную планку для петли фасада. Навешиваем нижний фасад пенала.

      Подкладка под направляющей карго.   Карго за фасадом.   Выдвижная сетка в рабочем положении. Цоколь на пенале

      На боковине пенала, с внутренней стороны прикручиваем корпус удлиннителя, под провод которого, ранее делали отверстие в фальши. Месторасположение удлиннителя выбрано так, чтобы как называется, "миллиметр в миллиметр" хватило длины проводов самого удлиннителя, так и подключаемых к ниму приборов, за неимением у заказчика удлиннителя другого размера. Размещаем за упором внутренней дверцы пенала. Сюда планировалось подключать электро-поджиг поверхности, вытяжку и духовку. Мощности данного удлиннителя вполне хватает для данной нагрузки, которая в максимуме составит 2,6 кВт. (духовка + вытяжка). Но, как правило, работать одновременно эти приборы не будут. К тому же, данный удлиннитель был снабжен предохранителем от превышения нагрузки свыше 15А (это около 2,8 - 3 кВт).

      Удлиннитель за внутренней дверцей.   Фасад на пенале и вырез под дверцу котла. подключение кухонной техники фасад на пенале



    Установка секции под духовку и остальных нижних шкафчиков.

      Следом за пеналом монтируем духовочную секцию, крепим её к боковине пенала с помощью межсекционных стяжек. Выравниваем секцию по заднему торцу, заглубление от лицевого торца и собственнот нависание столешницы составит 50 мм. К боковине пенала столешница подойдёт заподлицо по лицевым торцам.

    Монтажная схема кухни. Установка секции под духовку. Межсекционные стяжки. монтажная схема установка секции под духовку межсекционные стяжки

      Следом устанавливаем и остальные нижнии секции, секцию с ящиками и моечную. Монтируя их в нужных местах электролобзиком подрезаем, там где возникнет необходимость, под коммуникации.

    Установка ящичной секции. Прирезка под трубы. Установка нижних секций. установка секции под ящики прирезка под коммуникации коммуникации на кухне Установка нижних кухонных секций



    Установка рабочей панели на кухне.

      Рабочая панель вырезается из куска столешницы, для этого просто обрезаем её под нужный размер с лицевой стороны и торцуем по длинне. По проекту столешица упирается в рабочую панель, а не наоборот, когда панель ставится на столешницу.

      Такой способ установки рабочей панели хорош тем, что он не отбирает своё место на столешнице и позволяет комфортно устанавливать мойку и варочную поверхность, без необходимости вылавливать миллиметры, чтобы эти устройства там поместились.

      Торцуем рабочую панель лобзиком.   Выравнивание торца фрезером по направляющей. торцуем лобзиком фрезерование столешницы

      Рабочая панель крепится между верхними и нихними секциями, к боковине пенала. Снизу панель удастся закрепить конфирматом только через связную планку на ящичной секции. Левым торцом к пеналу, а чтобы правый торец не болтался, к горизонтальной связи моечной секции саморезом 3,5х30 прикручиваем упор, сделанный из обрезочка ДСП, оставшегося после прирезки секций под слив. Точность установки рабочей стенки проверяем с правой стороны, с помощью любой достаточно крупной прямоуольной детали.

      Упор для рабочей панели на моечной секции. Установка рабочей панели.   Крепление панели к боковине пенала. самодельный упор установка рабочей панели крепление рабочей панели             Крепление через связь.   Проверяем точность установки рабочей панели. крепёжное отверстие в панели рабочая панель на кухне крепление панели через связь правильность установки

      После монтажа рабочей стенки, участок её торца сверху, который находится под вытяжкой и не перекрывается донышками верхних секций, оклеиваем широкой кромкой.

    Видимый торец.   Наклеиваим широкую кромку монтажным феном.   Рабочая панель и то, что осталось за ней. видимый торец клеить кромку феном рабочая стенка на кухне



    Установка встроенного кухонного оборудования.

      Следом за рабочей панелью монтируем саму кухонную столешницу. Столешницу упираем в рабочую панель и крепим снизу через связи на ящичной секции, сбоку, в торец через стенку пенала, и с помощью уголков к боковинам моечной секции. Но перед тем, как закрепить столешницу вырезаем в ней монтажные отверстия для установки варочной панели и кухонной мойки.

    Дополнительно:

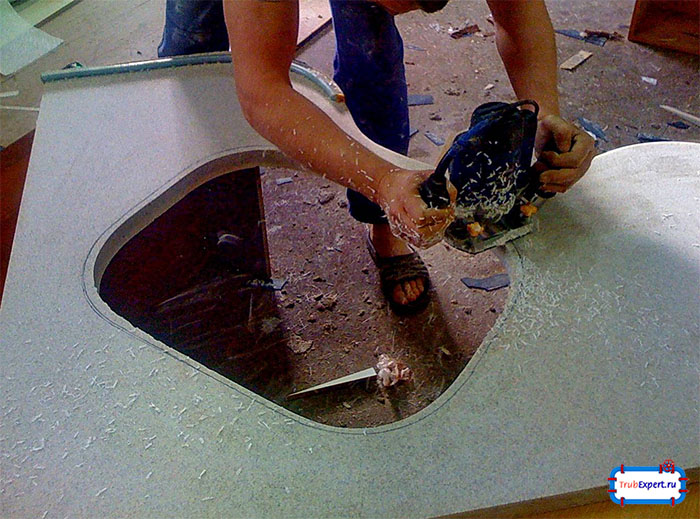

      Примерка столешницы по месту.   Варочная поверхность и мойка.   Вырезы в столешницы для установки поверхности и мойки. столешница на кухне Варочная поверхность и мойка вырезы под кухонную технику

      Вырезы под технику обрабатываем герметиком на основе силикона, клеим все необходимые уплотнители и т.п. Мойку целесообразно закрепить сразу же, на ещё не закреплённой столешнице, ибо потом будет не совсем удобно подлезать снизу в секцию и закручивать каждое крепление. В данном проекте так же селесообразно сразу закрепить и варочную панель, т.к. в её секции, из-за наличия выдвижного стола, крепление по месту будет довольно затруднительно.

      Подготовка выреза под варочную панель. Силиконим вырез под мойку.   Крепим кухонную мойку. вырез под варочную панель вырез под мойку силиконить вырез

      Укладываем столешницу с техникой на место и закрепляем. Сразу же подсоединяем газовый шланг к плите и проверяем его. Чтобы газовый шланг не болтался по заду секции, фиксируем его самодельной скобой снизу к столешнице. В качестве скобы использовали старую, завалявшуюся в чемодане с инструментом, ответную планку от обычной накладной петли.

      После этого осталось только навесить фасады на нижние секции установить пристенный плинтус, нижний цоколь и низ кухни уже смонтирован. Фасады можно навесить, но потом желательно снять с ответных планок петель, до завершения полного монтажа кухни, чтобы ненароком не повредить.

      Столешница с мойкой и варочной поверхностью.   Варочная панель, взгяд из под столешницы.   Фиксируем газовый шланг самодельной скобой. столешница с мойкой и плитой плита снизу газовый шланг на кухне

      Устанавливаем нижний цоколь на клипсы кухонных ножек. У стены цоколь прирезаем под плинтус. Вырез делаем чуть побольше так, чтобы можно было просунуть палец. Это нужно, если его потом, при эксплуатации кухни понадобится снять (например убрать "вековую пыль под кухней"), так его будет удобно с одного края аккуратно подцепить пальцем снять с клипс.

      Подрезание цоколя.   Кухонный цоколь на клипсах.   цокль на клипсах цоколь кухонный

      Монтируем на свои направляющие выдвижной стол-ящик. Чертежи см. в 3-ей части.

      В рабочем состоянии. В раскрытом состоянии. Выдвижной стол на кухне выдвижная столешница стол-ящик

      Внутри пенал, на вкладных петлях, навешиваем фальш-дверцу.

        Фальш-дверца на вкладных петлях.   фальш-дверца внутренняя дверь задняя стенка дверца







    Монтаж верхних секций кухни, навешивание шкафчиков.

      Переходим к монтажу верхних кухонных секций. Начинаем его с углового шкафчика №6. Собираем корпус секции без задней стенки. Устанавливаем на торец рабочей стенки и сквозь стойки крепим дюбелями к стене. Подрезая под трубы и крепим заднюю стенку уже на установленную секцию. Места сзади вполне хватает, чтобы аккуратно закрепить заднюю стенку. Стенка здесь нужна, без неё никак, если бы секции прилегали к стене, тогда можно было бы её не ставить. Потом прирезаем под трубы угловые полочки внутри секции. На последнем шаге крепим узкую фасадную боковину.

    Место для угловой секции. Монтаж корпуса секции. Подрезаем заднюю стенку. газовый счётчик на кухне монтаж уловой секции подрезаем заднюю стенку



      Прибиваем заднюю стенку.   Задняя стенка.   Фасадная боковину. Полки в угловой секции. прибиваем двп сборка угловой секции Задняя стенка фасадная боковина угловые полочки

      После угловой секции, монтируем секцию с посудной сушилкой, № 5. Дно секции фиксируется к торцу рабочей стенки, а правая боковина, межсекционными стяжками к угловому шкафчику.

      Последней монтируем корпус секции под вытяжку. Она фиксируется межсекционными стяжками к пеналу и к секции с сушилкой.

      Установка секции с сушкой.   Фиксируем струбцинами и крепим межсекционными стяжками.   Шкафчик с сушкой в собранном виде.   Секция под вытяжку. установка секции с сушкой фиксируем струбцинами посудная сушка на кухне секция под вытяжку

      На следующем этапе, монтаж самой кухонной вытяжки, нас ждал неожиданный и непонятный сюрприз. По проекту, должна устанавливаться классическая плоская подвесная вытяжка, зарегулированная на очистку воздуха через себя, через внутренние фильтры, т.е. без внешнего отводного канала (причина была описана в части 2). Но как оказалось заказчик приобрёл встроенную телескопическую вытяжку и отказывался заменить в магазине её на подходящую. Надо было искать приемлимый и удобный выход. Пересверливать дно вытяжки, согласно конструкции секции под встроенную вытяжку, было нельзя. В таком случае вытяжка слишком высоко поднималась бы над плитой, выше всяких норм и разумности. К тому же встроенные вытяжки, как правило не приспособлены для работы "через себя", во всяком случае данная вытяжка была именно такой, а отводного канала нет. К счастью, для этой вытяжке в комплекте шли так называемые био-фильтры, на всасывающий двигатель, заполненные активированным углём.

      Приняли решение, с одобрения заказчика, подвесить встроенную вытяжку на манер подвесной, а выдув вывести за заднюю стенку кухни. С фасадной стороны корпус вытяжки закрыть лицевой планкой из остатков ДСП. Позже планировалось отдельно заказать и поменять эту планку из ДСП на планку из плёночного МДФ, под цвет фасадов. Перед закреплением вытяжки в донышке секции прорезается отверстие под отводной фланец. Сама вытяжка крепится через её корпус к ДСП саморезами 4х16.

      Особого рассказа заслуживает история с выводом фильтрованного воздуха за заднюю стенку. Если такой вывод было сделать посредством обычной гофрированной трубы, то пришлось бы резать или переносить нижнюю полочку секции. Но диаметр фланца на вытяжке оказался 100 мм. и сюда очень хорошо подходило колено 90 град. для канализационной трубы. Посредством изоленты и оконного уплотнителя, впрочем описывать эту оригинальность сложно, фото скажут лучше. В итоге получилось всё отлично.

      Крепление вытяжки через корпус саморезами к секции.   Подрезаем внешний ободок пластикового колена.   Проверяем, подходит ли диаметр.   Разницу уплотняем изолентой по фланцу вытяжки. крепление вытяжки уплотнение изолентой   Вырез под воздухоотвод. Уплотнение.   Установленный воздухоотвод.   Лицевая панель вытяжки. отверстие под воздуховод уплотнение воздуховода вытяжной канал Лицевая панель вытяжки

      Так как вытяжка висит выше нижней линии секций, то между вытяжкой и рабочей панелью образуется промежуток, который, согласно проекта, используется для доступа к газовым вентилям. Этот промежуток закрываем откидной панелью, которая крепится на вкладных петлях. Схема этой конструкции была описана в части 3. К торцу рабочей стенки крепится горизонтальная деталь, на которую на вкладных петлях устанавливается уже сама откидная дверца. В связи с изменением типа вытяжки, дверцу пришлось немного урезать по высоте. В качестве своеобразных упоров и ручки использованы белые пластиковые мебельные монтажные уголки.

      Доступ к газовым вентилям.   Горизонтальная связь.   Открытая откидная дверца.   Закрытая откидная дверца. Доступ к газовым вентилям Горизонтальная связь откидная дверца Закрытая дверца



      Переходим к самому последнему этапу монтажа кухонного гарнитура, к навешиванию фасадов и ручек к ним. Устанавливаем также на своё место и подключаем духовку.

      Сверлим отверстия и крепим винтами мебельные ручки.   Карго рядом с котлом. Духовка кухонная.  Кухня с фасадами. отверсти под мебельные ручки Карго рядом с котлом Духовка кухонная Кухня с фасадами



      Всё, мы подошли к завершению, осталось только снять с фасадов защитную плёнку, протереть мебель полиролью, ещё раз проверить регулировку петель фасадов, и кухня готова.



      На последок, небольшое видео, найденное в Рутубе: Установка стандартных кухонных модулей. Установка там рекламная, салонная, поэтому очень простая, всмысле не осложнённая реальными условиями, но в общих чертах правильная.



      Напомню, что описание является МЕТОДИЧЕСКИМ, а не проектом для точного повторения. Т.е. в нём изложена методика проектирования, изготовления и монтажа кухонного гарнитура. При каждом случае повторения, пожалуйста, сверяйтесь со своими размерами помещений, мебели и т.п., иначе говоря, со своими конкретными условиями.
