Как сделать из поворотник габарит и поворотник


  • Скоро состоится "выезд в свет", а значит надо замутить какую-нибудь узнаваемую фишку)

    Обзовем это первым этапом переделки передней оптики)

    Итак, начну свой рассказ.

    Терпя головную боль от раздумий о замуте с фарами, прикинул несколько идей. Первая показана в записи "Ангельские глазки аля "колхоз" или что-нибудь новое?" (www.drive2.ru/cars/lada/2…/288230376152708140/#post).

    Габарит, жёлтая диодная лента.


    Но это пока не сделал( Так и стоят "рыжие габаритки"

    Вторая — Лампы головного света с ксенон-эффектом Philips Diamond поворотник Vision

    синеватый оттенок

    Третья — поворотники-габариты. Не путать с габаритами в поворотниках! Именно поворотники-габариты. Тоесть принцип не такой:

    другие люди врезают доп. лампочку в поворотник

    А такой, что функции поворотника и габаритов выполняет ОДНА простая 21 Вт однонитиевая лампа накаливания. Ну не хотелось поворотник резать)) Хотелось заморочиться)
    Свечение выбрал желтое. Оно великолепно контрастирует с синеватым светом Филипсов!)

    Крууть! А в живую ващще огонь!


    вблизи

    Основной задачей оказаловь заставить их правильно работать в данном режиме. То есть габариты ВКЛ — повороты горят постоянно. Щелкаешь ручкой поворотника влево — левый поворотник начинает моргать, а правый горит постоянно. Передние и задние повороты работают в противоход (еще одна фишка :) )
    С этой задачей я справился наполовину, использовав 2 5ти-контактных реле.

    Это типа "что можно сделать с фарами, если их не разбирать))"

    Если видео вверх-тормашками — сорри, так снимал) Ютуб скоро переделает)

    Почему справился наполовину? проблема осталась такая: при выключенных габаритах поворотники не работают ВООБЩЕ НИКАК. Решение есть, но еще не сделал)) нужно еще 2 реле))) изврат конечно, но пофиг)


    для artur014

    P.S. Для "электрических чайников")))
    Разъяснение:

    А. Берутся два обыкновенных пяти-контактных автомобильные реле avtopasker.ru/goods/3434.htm;

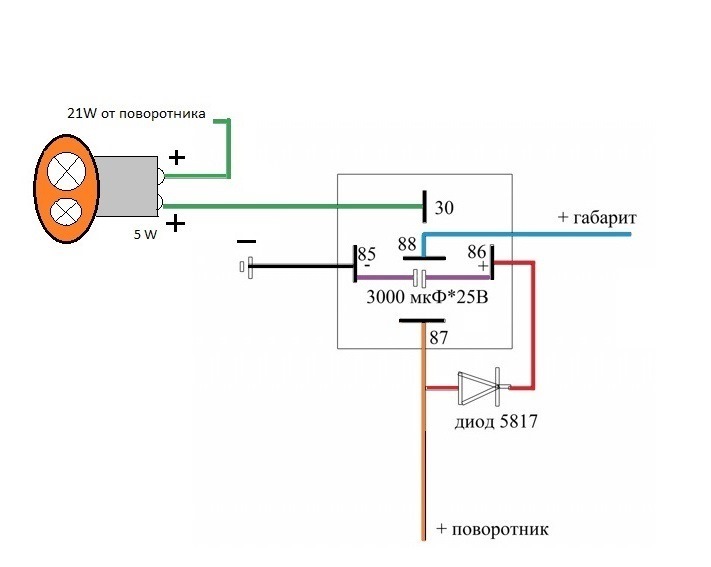

    Б. подключаются по схеме b-a.d-cd.net/d143bv/480.jpg одинаково с каждой стороны, а именно:

    1. К проводу, что идет на лампу габаритов (или берешь "+" от зажигания), подключаешь к клемме "30" реле;
    2. Плюсовой провод, который идет на лампу поворотника, отсоединяешь от колодки и подключаешь на клемму "85" реле;
    3. Клемму "87а" реле подсоединяешь в колодку поворотника, откуда вынул провод;
    4. Клемму "86" кидаешь на массу;
    5. Радуемся результату :)
    6. Негодуем что схема не доработана, т.к. без габаритов (или зажигания — как сделаешь), передние поворотники мигать не будут :(
